| Lugar de origen: | CHINA |
| Nombre de la marca: | JCX |
| Certificación: | CE and ISO |
| Número de modelo: | Rollo permanente de la costura que forma la máquina |
| Cantidad de orden mínima: | 1 SISTEMA |
|---|---|
| Precio: | according to your profile drawing we will offer you the best price |
| Detalles de empaquetado: | esta máquina será enviada por el envío de LCL, la máquina principal y el PLC y la bomba se cubren co |
| Tiempo de entrega: | 20 días laborables |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 30 SISTEMAS ruedan formando la máquina |
| Tipo: | Rollo permanente del panel del tejado de la costura que forma la máquina | Peso: | 1.5T |
|---|---|---|---|
| Dimensión (l*w*h): | 1500mmX1100mmX1200m m | Capacidad de producción: | 0-15 m/min |
| voltaje: | 380V o 415V o 440V | Sistema de control: | control automático completo del PLC |
| Manera de la impulsión: | Impulsión de cadena | Uso: | Construcciones civiles del tejado de la casa |
| Garantía: | 15 meses de garantía para usted | Decoiler: | Decoiler manual o hidráulico |
1.Description del rollo permanente de la costura que forma la máquina:
1" 1 3/4" el panel derecho de la techumbre de la cerradura de la broche del metal de la costura que hace el rollo que forma la máquina se utiliza para hacer la hoja no expuesta del tejado del tornillo.
En primer lugar, los paneles derechos del tejado de la costura tienen una fijación encubierta o método el coser dando vuelta encima de los bordes de los dos paneles adyacentes, y después doblándolos o entrelazando. ¡De esta manera, el coser o las piezas de la fijación es invisibles, y por lo tanto llamamos a veces los paneles de fijación encubiertos los paneles!
El grueso material varía a partir 0.4-0.9m m, en algunos lugares tales como E.E.U.U., ellos utiliza el cobre como materia prima. Pero un poco de otra techumbre encubierta de la costura de la situación del arreglo, hoja del tejado del likebemo es más gruesa a partir 0.8-1.2m m.
2. dibujo del perfil del rollo permanente de la costura que forma la máquina:

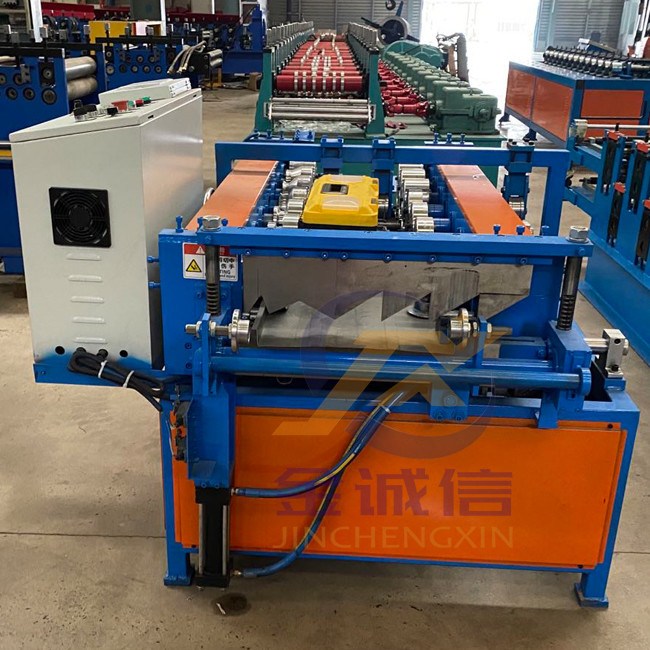

imagen 3.Machine del rollo permanente de la costura que forma la máquina:
4. componets principales del rollo permanente de la costura que forma la máquina:
| No. | Nombre | Unidad | Qty |
| 1 | Decoiler | fije | 1 |
| 2 | Máquina principal para la formación del rollo | fije | 1 |
| 3 | Cortar el sistema | fije | 1 |
| 4 | Tabla de la salida | fije | 1 |
| 5 | Sistema de control (PLC) | fije | 1 |
| 6 | estación hidráulica | fije | 1 |
especificación 5.Machine del rollo permanente de la costura que forma la máquina
| Máquina permanente del tejado de la costura del clicklock técnico de los datos | ||
| 1 | Anchura material | 290-600m m |
| 2 | Anchura eficaz | 220-530m m |
| 3 | Grueso de la bobina | 0.5-0.8m m |
| 4 | Uso | el panel permanente del tejado de la costura |
| 5 | Dimensión estimada | 1500mmX1100mmX1200m m |
| 6 | Peso total | 1,5 toneladas |
| 7 | Alimentación principal | 1.5KW |
| 8 | Decoiler | Decoiler manual o hidráulico |
| 9 | Diámetro interno | 508m m |
| 10 | Diámetro externo | 600 |
| 11 | Peso de carga | 4-5T |
| 12 | Formación de velocidad | 0-11m/min |
| 13 | Formación de la estación | 6 estaciones |
| 14 | Soporte | Soldado con autógena con 36 # Yo-acero |
| 15 | Material del eje |
El alto grado forjó el acero 45# con 1r haber acabado áspero y 2o de entonces refinado acabado |
| 16 | Diámetro del rollo | 60m m
|
| 17 | Material del rodillo |
De alta calidad Cr12 apagó el ° HRC58-62 |
| 18 | Tecnología de proceso | Proceso áspero ---Proceso refinado--Cromado duro. |
| 19 | Material del estante |
Estructura soldada con autógena completa del acero A3 Placa 20 milímetros de grueso |
| 20 | Transmisión | Conducción de cadena |
| 21 | Material de la cuchilla de corte | Cr12 con el ° apagado del tratamiento 60-62 |
| 22 | Cortar el sistema | Corte hidráulico de la parada o del seguimiento |
| 23 | Voltaje | Fase 380V/50HZ/3 o como el cliente requiere |
6.Packing y entrega
7.Certificate
Q1. ¿Cuálessonlospuntosclavesprincipalesparaseleccionarlasmáquinasderechas?
A1: Sistema entero de la estructura, del eje de rodillo, del material del rodillo, de Motor&Pump, y de control. Como el nuevo comprador, conozca por favor amablemente ese precio no el punto final.
La buena calidad está para la cooperación a largo plazo del negocio.
Q2. ¿Puede usted proporcionar el servicio del OEM para el rollo que forma la máquina?
A2: Sí,la mayor parte de lamine la formación de necesidad de la máquina de ser modificado para requisitos particulares como petición detallada, porque materia prima, tamaño, uso de la producción, velocidad de la máquina, después la especificación de la máquina será algún diferente.
Q3. ¿Cuál es sus términos comerciales estándar?
A2: Podemos proveer de la oferta técnica el MANDO, CFR, CIF, a domicilio y así sucesivamente. Por favor amablemente decir el nombre portuario detallado para la carga de océano competitiva.
Q4. ¿Cómo sobre el control de calidad?
A4: Nuestra compañía adopta el sistema 6S para controlar cada parte con ISO9001 pasajero: 2000, CE, TUV/BV (.) Certificado.
Q5. ¿Cómo sobre el servicio de la después-venta?
A5: Proporcionamos 15 meses de garantía libre y el soporte técnico libre para el toda la vida de ningunos máquina.Durante período de garantía, si todavía piezas quebradas, nosotros puede enviar el nuevo unoslibremente.
Q6. ¿Si estoy en Pekín, Shangai o Guangzhou, cómo visitar a su compañía?
A6: 1) Beiing Statioin del sur a Cangzhou Estación del oeste(en tren rápido 1 hora).
2) Shangai Hongqiao al oeste de Cangzhou (4,5 horas)
3) Aeropuerto de Guangzhou a Tianjin, después a Tianjin al oeste de Cangzhou
¡Cuando usted llega nuestra estación, arreglaremos cogerle allí!
Persona de Contacto: Celina Li
Teléfono: +8615128751166
