| Lugar de origen: | CHINA |
| Nombre de la marca: | JCX |
| Certificación: | CE ISO9001 |
| Número de modelo: | rollo del casquillo de la cubierta del canto del tejado que forma la máquina |
| Cantidad de orden mínima: | 1 SISTEMA |
|---|---|
| Precio: | USD8000-USD12500 PER SET |
| Detalles de empaquetado: | Paquete estándar digno del mar: cubierto con la película plástica, fijada en 20/40' envase del gp |
| Tiempo de entrega: | 20-30 días laborables |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 30 sistemas por mes |
| Nombre de producto: | rollo del casquillo del canto del tejado que forma la máquina | Servicio post-venta proporcionado: | Ingenieros disponibles mantener la maquinaria en ultramar |
|---|---|---|---|
| voltaje: | 380V 50Hz 3phases | Condición: | Nuevo |
| Garantía: | 12 meses, y servicio de seguimiento largo de la vida | Sistema de control: | Sistema de control del PLC (marca como requisito) |
| Peso: | 3.5T | Medida de la longitud y del pedazo: | Codificador de Omron |
| Envase de la necesidad: | Pies 1*20 | Puerto de la exportación: | Puerto de Tianjin |
Tejado de acero Ridge Roll Forming Machine With del metal del color de la buena calidad de alta calidad
1. Descripción del rollo de la cubierta del tejado que forma la máquina:
La máquina se utiliza principalmente para producir a Ridge Cap Profiles, que se utiliza para construir los edificios así como los paneles del paso-tileroof. El diseño de la máquina es razonable; se avanza la tecnología; estabilidad del alto rendimiento; el ishigh y la poder de la productividad hacer la ventaja económica. Los perfiles producidos del casquillo del canto tienen hermoso diseño y vida de servicio larga. El O.N.U-mecanismo de botes giratorios de los lineincludes de la producción, la sección de alimentación, el rollo que forma la máquina con para proteger al guardia, el presionar hidráulico o el dispositivo hidráulico del corte del poste, sistema de PLCcontrol y así sucesivamente.
2. Detalles técnicos del rollo del obturador de la puerta que forma la máquina:
| Artículo de la máquina | Especificación | ||
| O.N.U-mecanismo de botes giratorios hidráulico de 3Ton*500m m | Sistema hydráulico para el agujero interno de extensión de la bobina; Motor de la bomba: 3.0KW; | ||
| Inversor de la frecuencia para la velocidad de regulación de la vuelta; Motor: 4KW | |||
| Bobina Inner-diameter=510±30mm. Máximo 1300m m del Externo-diámetro de la bobina; | |||
| Sistema de extensión de la cuña de la forma cónica | |||
| Capacidad de carga: 5 toneladas máximas; Máximo 500m m de la anchura de la bobina; | |||
| Dispositivo automático de la parada con el interruptor limitado como ayuda de controlar la rotación de la parada/del comienzo | |||
| Regulador eléctrico autónomo, fuera del sistema de control de la línea completa | |||
| Metal de alta calidad Ridge Cap Roll Forming Machine del top del tejado | Sección de alimentación con la guía | ||
| Engranaje/piñón que conduce, paso 18 al formsign | |||
| El material 45# de acero, CNC de los rodillos tornea, Chrome muy bien pulido, duro cubrió | |||
| Acero del material 45# de los ejes, diámetro 75m m, precisión trabajado a máquina, pulido muy bien | |||
| Motor principal =5.5KW, motor servo | |||
| Línea velocidad máxima de rollo anterior: 10-15/min | |||
| Dispositivo que corta hidráulico | Presionar/corte, ningún corte que esconde de la parada | ||
| Material de la herramienta de corte: Cr12, tratamiento térmico | |||
| Unidad hidráulica, motor =4KW de la bomba | |||
| Sistema de control del PLC | Controle la longitud de la cantidad, de la perforación y el cortar automáticamente | ||
| Combinado con: PLC (Siemens), pantalla táctil (Siemens), inversor (Schneider), codificador (Omron), etc | |||
| Corte-a-longitud tolerance≤±2mm | |||
| voltaje del control 24V | |||
| Tabla del producto | O.N.U-accionado, 3 metros de largo | ||
3. Componentes principales del rollo del obturador de la puerta que forma la máquina
| No. | Cada parte de la línea | Cantidad | Función y uso |
| 1. | 3 Ton Uncoiler/Decoiler | 1 sistema | Sostenga las bobinas de acero y desenrolle las bobinas |
| 2. | Ridge Cap Cold Roll Former | 1 sistema | El rollo forma el material en perfil requerido |
| 3. | Perforando y cortando el dispositivo | 1 sistema | Costillas del sacador en el casquillo y el corte formados del canto a la longitud deseada |
| 4. | Del funcionamiento tabla hacia fuera | 2 sistemas | Casquillo del canto de la ayuda cuando sale la máquina |
| 5. | Gabinete de control eléctrico | 1 sistema | Altamente automático con el sistema de control del PLC |
| 6. | Estación hidráulica | 1 sistema | Accionado hidráulicamente para perforar y cortar |
4. Flujos de la producción
Desenrollamiento de la hoja---Guía de la entrada--Formación del rollo---Rectificación de la rectitud---Longitud de la medida---Cortar el panel--los paneles al partidario (opción: apilador automático)
5. Ventajas
· Diseño de software de la COPRA de Alemania
· 5 ingenieros con más de 20 años de experiencia
· técnico profesional 30
· 20 sistemas avanzaron las líneas de montaje del CNC en sitio
· Equipo apasionado
· Los ingenieros de instalación pueden alcanzar su fábrica en el plazo de 6 días
· 1,5 años soporte técnico de mantenimiento y del toda la vida
6. Uso
Esta máquina es ampliamente utilizada en la producción de los casquillos del canto

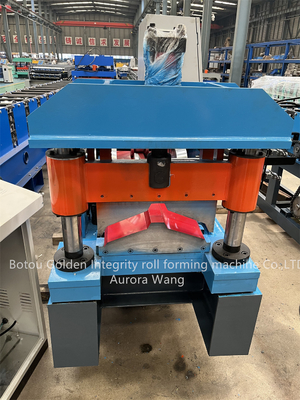

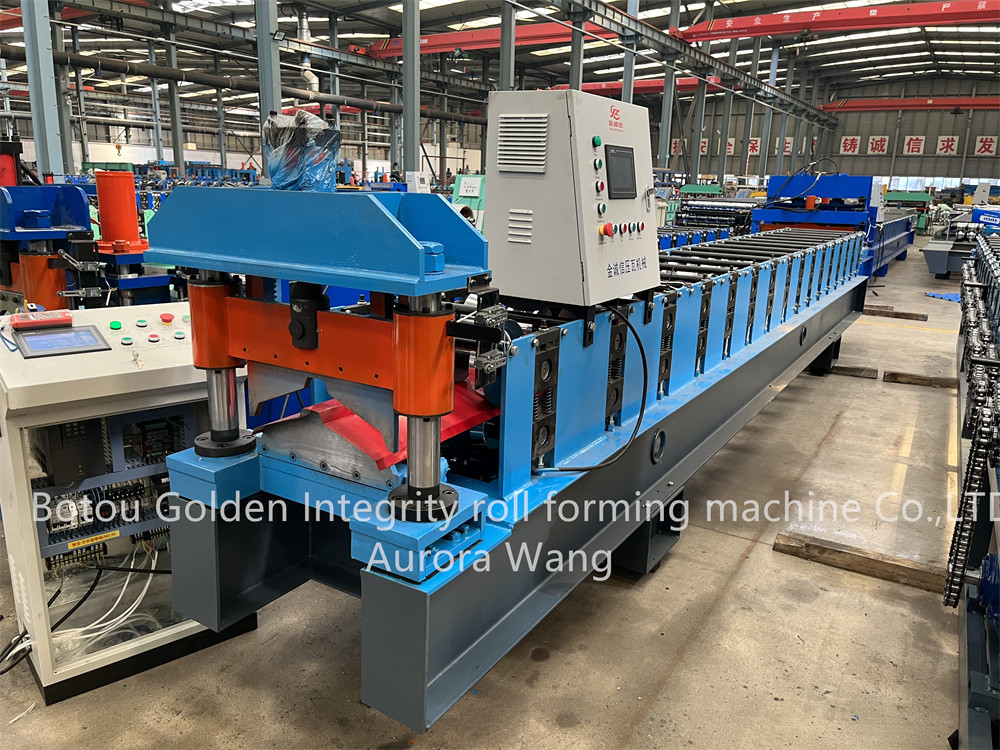

7. Foto del producto
8. FAQ
1. ¿quién son nosotros?
Nos basan en Hebie, China, comenzamos a partir de 2010, vendemos a África (20,00%), mercado interior (20,00%), Asia sudoriental (15,00%), Suramérica (10,00%), Norteamérica (5,00%), Europa Oriental (5,00%), Oceanía (5,00%), mediados de este (5,00%), America Central (5,00%), Asia del Sur (5,00%), Asia del este (2,00%), Europa occidental (2,00%), Southern Europe (00,00%). Hay cerca de 51-100 personas totales en nuestra oficina.
2. ¿cómo podemos garantizar calidad?
Siempre una muestra de la preproducción antes de la producción en masa;
Inspección siempre final antes del envío;
¿3.what puede usted comprar a nosotros?
Rollo de la hoja del tejado que forma la máquina, rollo del panel de pared que forma la máquina, placa de la barandilla de la carretera que forma la máquina, prensa de batir de la hoja del Decking del piso, correa de C que hace la máquina
4. ¿por qué debe usted comprar a nosotros no de otros proveedores?
1.Rich sistema 3.Brand del servicio post-venta de la experiencia 2.High-quality y ventaja de la innovación de la garantía 4.Technological de la calificación
5. ¿qué servicios podemos proporcionar?
Condiciones de expedición aceptadas: MANDO, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU, envío express, DAF, DES;
Moneda aceptada del pago: USD, EUR, JPY, CAD, AUD, HKD, GBP, CNY, CHF;
Tipo de pago aceptado: T/T, L/C, D/P D/A, MoneyGram, tarjeta de crédito, Paypal, Western Union, efectivo, fideicomiso;
Lengua hablada: Inglés, chino, español, japonés, portugués, alemán, árabe, francés, ruso, coreano, hindú, italiano
