Lugar de origen: | CHINA |
Nombre de la marca: | JCX |
Certificación: | CE |
Número de modelo: | 41*41 21*41 |
Cantidad de orden mínima: | 1 SISTEMA |
---|---|
Precio: | according to customer profile drawing, we offer the best price for you |
Detalles de empaquetado: | Paquete estándar digno del mar: cubierto con la película plástica, fijada en 20/40' envase del gp |
Tiempo de entrega: | 20-30 días laborables |
Condiciones de pago: | L/C, T/T, Western Union |
Capacidad de la fuente: | 30 sistemas por mes |
voltaje: | 380V, 50hz, fase 3 | Línea tamaño:: | Altura el 1.8m de la anchura los 2.5m X de la longitud los 20m X |
---|---|---|---|
Nombre: | Rollo automático de la industria solar que forma la máquina | perfil: | 21*41 o 41*41 o modificado para requisitos particulares |
Velocidad de la máquina: | 8-23 metros por minuto | Materia prima:: | Grueso de acero galvanizado 1.5-2.5m m |
Color de la máquina: | Como petición del cliente | ||
Alta luz: | Rollo completamente automático que forma la máquina 380V,Rollo completamente automático que forma la máquina 50Hz |
1.Description del chaneel de la ayuda del panel solar C ruedan formando la máquina
Nuestra máquina consiste en el decoiler hidráulico con el brazo, rollo que forma el sistema, sistema en línea del sacador, sistema que corta hidráulico, sistema de control del PLC, marco de la asistencia técnica. Esta máquina es fácil actuar y correr el establo con la buena precisión.
El canal solar del puntal ha estado utilizando durante muchos años mientras que instala energía solar.
La ventaja más grande del canal solar del puntal es que ayuda en la construcción y conecta fácilmente la longitud juntos y otros artículos, usando diversas sujeciones del puntal.
El canal del puntal puede conseguir articulado fácilmente y rápidamente con las herramientas y el trabajo mínimos. Tan en devoluciones reduce los costes totales del uso. Una instalación del canal del puntal se puede modificar o añadir fácilmente a dondequiera si es necesario.

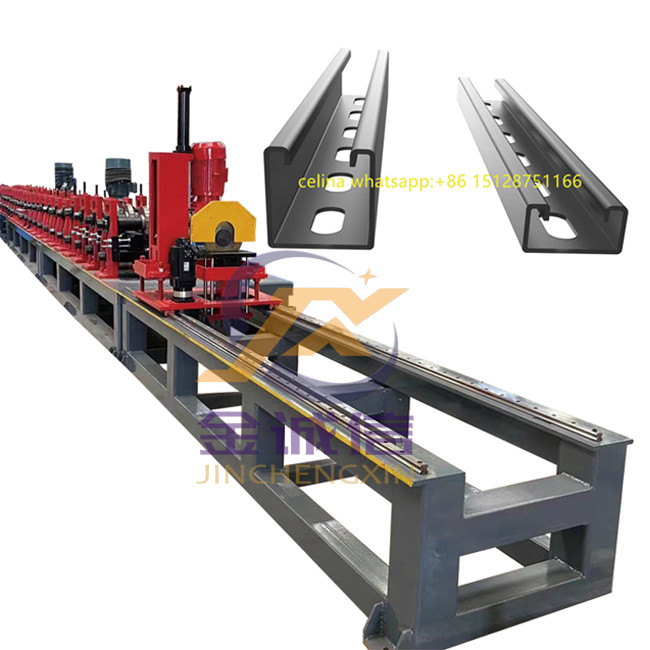

2. imagen de la máquina del rollo del canal de la ayuda del panel solar C que forma la máquina
3. flujos de la producción de ayuda del panel solar uni apuntalar el rollo del canal de C que forma la máquina
Desenrollamiento de la hoja---Guía de la entrada--Formación del rollo---Rectificación de la rectitud---Longitud de la medida---Cortar el panel--los paneles al partidario (opción: apilador automático)
4. Detalles técnicos de la ayuda del panel solar uni apuntalar el rollo del canal de C que forma la máquina:
Materia prima | Bobinas de acero en frío o bobinas de acero galvanizadas |
Grueso material: | 1.5mm-2.5m m |
Anchuras materiales: | 100mm-180m m |
Perfiles: | 21mm*21m m y 41mm*41m m |
Nivelador: | 7 rodillos (3 rodillos superiores y 4 rodillos inferiores) |
Sistema de control: |
Sistema de control del PLC de Siemens, codificador de Omron, inversor y Siemens HMI (pantalla táctil de Yaskawa) |
Los materiales del corte mueren: | Cr12MoVsteel |
Transmisión de las cajas de engranajes | 1" cadenas del doble-rodillo |
Motores: | Motor de Siemens |
Alimentación principal: | Kilovatio 2*15 |
5. Componentes principales de la ayuda del panel solar uni apuntalar el rollo del canal de C que forma la máquina
Decoiler | 1 sistema |
Equipo rector | 1 sistema |
Rollo que forma la unidad | 1 sistema |
Unidad del corte del poste | 1 sistema |
Estación hidráulica | 1 sistema |
Sistema de control del PLC | 1 sistema |
Tabla de Reveiving | 1 sistema |
6. Ventajas
- Este tipo de la máquina de rollo de acero del indicador ligero que forma la línea de la máquina incluye 3 toneladas de decoiler manual, rollo que forma el sistema del anfitrión, de control del PLC, el sistema hidráulico del corte y la tabla de la salida
- El decoiler manual está libre para cada máquina, puede llevar a cabo 3 toneladas de tiras, y normalmente el espacio entre el decoiler manual y la máquina es 3 metros.
- La tabla de alimentación tiene 1 fila del rodillo para hacer la tira completamente, y el rollo que forma el anfitrión puede producir las quillas ligeras según la petición del cliente.
7. Después del FAQ de la venta:
1). Q: ¿Cómo adquirir para la ayuda de servicio?
: La JCX-maquinaria está haciendo su mejor para proporcionar oportuno y la ayuda de servicio conveniente para los clientes, el contenido de servicios incluyendo el asesoramiento técnico de la antes-venta, instalación del campo, actúa el entrenamiento técnico, entrenamiento de la solución del uso, y ayuda de localización de averías, etc.
2). Q: ¿Después de la máquina de las JCX-maquinarias de la compra, qué clase de entrenamiento podía la JCX-maquinaria proporcionar?
: La JCX-maquinaria proporcionará el entrenamiento del campo libre de 7 días. El lugar de entrenamiento puede estar en compañía de la JCX-maquinaria o en los lugares señalados por el cliente donde ocurre la instalación, esto se puede predeterminar todo por los clientes en el contrato.
3). Q: ¿Qué clase de garantía haga el rollo de las JCX-maquinarias que forma la máquina proporcionaron?
: A excepción de los materiales consumibles, la máquina entera tiene una garantía limitada anual.
4). Q: ¿Después de comprar el equipo de las JCX-maquinarias, hay técnico responsable de apoyar la instalación in situ?
: Sí, si el equipo se vende directamente de la JCX-maquinaria, arreglaremos a técnicos experimentados para apoyar para la instalación y la colaboración cuando llega la máquina.
Si el dispositivo es vendido por los distribuidores de las JCX-maquinarias, JCX Company los autorizarán para enviar a ingenieros experimentados para apoyar para la instalación y la colaboración cuando llega la máquina.
