| Lugar de origen: | Hebei |
| Nombre de la marca: | JCX |
| Certificación: | CE ISO |
| Número de modelo: | MÁQUINA QUE ENMARCA DE ACERO DE C89/140 LGS |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | 43,000-45,000USD/set |
| Detalles de empaquetado: | Paquete o paquete digno del MAR 20GP por la caja de madera si LCL con otras mercancías |
| Tiempo de entrega: | 30-60 días |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 1000 juegos por año |
| Dimensión de la máquina (L*W*H): | 4000m m X800mm X1800mm | Peso: | sobre 3050kgs |
|---|---|---|---|
| Servicio de garantía: | 12 meses y servicio de la larga vida | Color de la máquina: | Como petición del cliente |
| cortar el tipo: | Sistema que corta hidráulico de Automaitc | SISTEMA DE CONTROL DEL PLC: | Sistema de control automático completo del PLC |
| Resaltar: | Rollo de acero de la luz de JCX que forma la máquina,Rollo de acero ligero que forma el PLC de la máquina,Rollo del marco del PLC que forma la máquina |
||

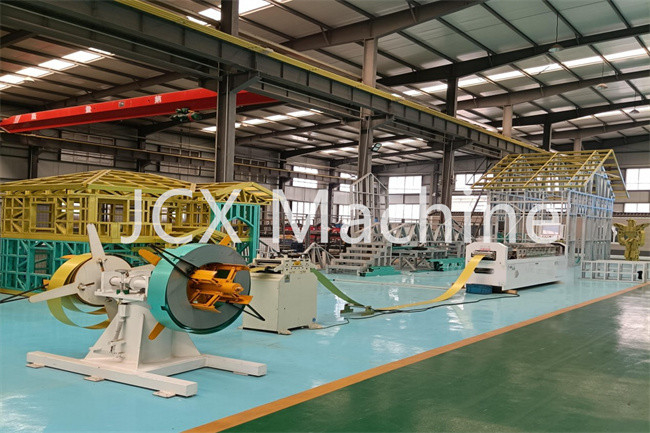

Rollo de capítulo C70 C89 C92 de Bule de la luz del color del acero automático del indicador que forma la máquina para el chalet
1). Solo uncoiler principal vertical automático: 1 sistema
mano de a.Using que aprieta el diseño, identificación de la bobina: 460mm-520m m, bobina OD: 1400m m, cargando: 2000kg
desenrollamiento automático de la conversión de b.Frequency
c.Power: 2.2KW
2). Capítulo: Usando la soldadura de la placa de acero, el recocido total para subrayar el tratamiento, para asegurar uso a largo plazo sin la deformación. Adopte el centro de mecanización del CNC que procesa para asegurar exactitud dimensional.
3). Arco: el arco principal es estructura de caja, caja es proceso del centro de mecanización del CNC, arco auxiliar es estructura independiente.
4). Rollingmould: Cr12Mov mueren de acero, después del ° endurecido vacío HRC60-62 para refinar el agujero y el extremo de la cara, torno del CNC que acaba la superficie del rodillo.
5). Eje principal: acero de herramienta 40Cr, apagando y moderando el tratamiento térmico, acabamiento de pulido externo.
6). Sistema de impulsión: Acoplamiento del motor servo y del reductor, entre la rueda con la operación de immersión en aceite del engranaje duro del diente de la precisión, asegurarse de que el tiempo de servicio de largo tiempo.
7). Sistema hydráulico
a. estructura del almacenamiento de energía, ahorro de la energía, y protección del medio ambiente
b. componentes hydráulicos: Productos de Alemania Bosch Rexroth
8). Punchingmould
Muere el material modelo es acero de herramienta usado de S45C, parte movible del molde con D2 o SKD11 el acero de alta calidad, piezas del molde con los productos del arroz de Japón.
9). Piezas eléctricas
a. regulador del movimiento y PLC importados originales
B. Componentes de primera clase internacionales de la baja tensión de la marca
10). Impresora de chorro de tinta del CNC
a. configuración de la impresora de chorro de tinta electrónica solvente-basada de alta calidad del industrial-grado, impresión escribiendo claramente y sólida, fácil instalar
b.Common solvente-basó las tintas, fáciles comprar, y económico utilizar
impresiones de c.Automatically generadas automáticamente por el software del diseño, sin la intervención humana
D. El sistema de control puede añadir cualquier información adicional, tal como, nombre de compañía, logotipo, páginas web y así sucesivamente.
Las 8 unidades de trabajo totales, pero nosotros podemos también añadir dados de perforación como sus requisitos.
Parámetros de los lgs c89 que enmarcan la máquina
| Parámetros básicos del equipo C89 | |
| Material conveniente | G300-G550 cinc plateado, aluminio-cinc plateado |
| Grueso material | 0.75-1.2m m |
| Anchura material | 182m m |
| Línea máxima velocidad | 2800m/h aproximado |
| Eficacia general de la producción | 300-700 m/h |
| Poder de la unidad principal | 7.5Kw |
| Voltaje | 380V/50Hz/3phase |
| Energía hydráulica | 5.5Kw |
| Poder del total del equipo | 14.5Kw |
| Volumen del cilindro hidráulico | 120L |
| Unidad principal teledirigida | Modo estándar |
| Dados de perforación |
Forme hoyuelos el agujero, corte del chaflán, muesca de la web, corte del labio, Agujero del servicio, macho de estampar, esquileo, agujero de perno |
| Exactitud del hoyuelo | +/-0.5mm |
| Impresora de chorro de tinta | Estándar (aduana según el requisito del comprador) |
| Tamaño de la máquina | Los cerca de 4.0m*1.0m*1.5m |
| Peso de la máquina | Sobre 3050kg |
| Color de la máquina | Azul, anaranjado, verde, negro (puede ser de encargo) |
| Decoiler | Poder: 1.5kw, peso de carga: 2000kg, el decoiling auto |
| NO. | Descripción | Cantidad (sistema) | Observación |
| 1 | 3 T Electric2 en 1 Decoiler y dispositivo o decoiler principal doble de la nivelación como oprtional | 1 | Bobinas puestas y derecho la bobina |
| 2 | Transmisión y sistema hydráulico | 1 | Correa de acero de la inducción |
| 3 |
Rollo C89 que forma la máquina |
1 | máquina principal |
| 4 | Sistema de impresión doble | 1 | 1 fijada, dos PC |
| 5 | Sistema de control | 1 |
|
| 6 | Tabla del agotamiento de la máquina | 1 | Dibujo, usted puede producir usted mismo después de usted que consigue la máquina |
| 7 | Recambios y caja de herramientas | 1 | Sistemas completos de recambios necesarios |
Sistema de control:
| Marca de PLC |
Mitsubishi | Marca de JAPÓN |
| Marca de baja tensión/de interruptor/de codificador/de botón | Schneider | Marca de FRANCIA |
| Software del diseño | Cima BD | Debe la CIMA BD |
| Control del software de la máquina | Programa del autodesarrollo | Tenemos patente sobre esta tecnología |
| Puede apoyar Internet o no | Puede apoyar Internet | Si usted necesita teledirigido, contráteme por favor, él necesita modificado para requisitos particulares |
Usos:

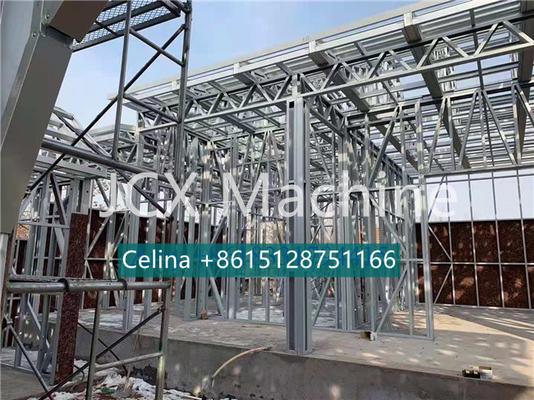

Nuestra máquina que enmarca de acero de los lgs puede hacer el tejado de la casa, piso, pared, braguero todo.
Sistema lubricante automático
