| Lugar de origen: | CHINA |
| Nombre de la marca: | JCX |
| Certificación: | CE |
| Número de modelo: | 41*41 21*41 |
| Cantidad de orden mínima: | 1 SISTEMA |
|---|---|
| Precio: | according to customer profile drawing, we offer the best price for you |
| Detalles de empaquetado: | Paquete estándar digno del mar: cubierto con la película plástica, fijada en 20/40' envase del gp |
| Tiempo de entrega: | 20-30 días laborables |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 30 sistemas por mes |
| Materia prima: | Acero galvanizado | Grueso: | 1-2.5m m |
|---|---|---|---|
| Corte: | Corte hidráulico automático | Nombre: | Máquina del canal de la ayuda del panel solar C |
| Tamaño de los productos finales: | 41mm*41m m; 41*21m m o modificado para requisitos particulares | Uso: | Instalación de la ayuda del panel solar |
| Velocidad de la máquina: | 10-23 metros por minuto | Garantía: | un año, y servicio de seguimiento largo de la vida |
| Sistema de control: | SISTEMA DE CONTROL DEL PLC | Llanguage de la caja de control: | Chino e inglés |
| Resaltar: | Rollo Unistrut del canal de C que forma la máquina,Rollo Unistrut que forma la máquina 15m/Min |
||
dibujo 1.Profile del rollo del canal de la ayuda del panel solar C que forma la máquina
2. Flujos de la producción de ayuda del panel solar uni apuntalar el rollo del canal de C que forma la máquina
Desenrollamiento de la hoja---Guía de la entrada--Formación del rollo---Rectificación de la rectitud---Longitud de la medida---Cortar el panel--los paneles al partidario (opción: apilador automático)
3. Componentes principales de la ayuda del panel solar uni apuntalar el rollo del canal de C que forma la máquina
| Decoiler | 1 sistema |
| Equipo rector | 1 sistema |
| Rollo que forma la unidad | 1 sistema |
| Unidad del corte del poste | 1 sistema |
| Estación hidráulica | 1 sistema |
| Sistema de control del PLC | 1 sistema |
| Tabla de Reveiving | 1 sistema |
4. Detalles técnicos de la ayuda del panel solar uni apuntalar el rollo del canal de C que forma la máquina:
| Artículo no. | Nombre del artículo | Especificación |
| 1 | Anchura del material de alimentación | <1000 mm="" coil="" sheet=""> |
| 2 | Grueso del material de alimentación | hoja máxima de la bobina de 4,0 milímetros |
| 3 | Estación del rodillo | 8-18 estaciones |
| 4 | Diámetro del eje | 55-95 milímetros |
| 5 | Productividad | 8-15 m/min |
| 6 | El material de los rodillos | Llevar el acero |
| 7 | Material del eje | acero 45# |
| 8 | Peso | 9 toneladas |
| 9 | longitud | 8-11 m |
| 10 | Voltaje | 380V 50Hz 3phases |
| 11 | Control | PLC |
| 12 | Decoiler | 8 toneladas |
| 13 | Motor | 22-30 kilovatios |
| 14 | Conducción de manera | Transmisión de cadena |
| 15 | Tamaño de cadena | 1.5-2 pulgadas |
| 16 | Cortar el sistema | Cortador hidráulico |
5. Ventajas
· Diseño de software de la COPRA de Alemania
· 5 ingenieros con más de 20 años de experiencia
· técnico profesional 30
· 20 sistemas avanzaron las líneas de montaje del CNC en sitio
· Equipo apasionado
· Los ingenieros de instalación pueden alcanzar su fábrica en el plazo de 6 días
· 1,5 años soporte técnico de mantenimiento y del toda la vida
6. Uso

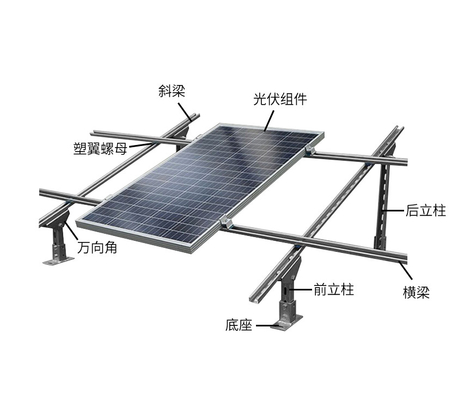

Esta máquina es ampliamente utilizada en la instalación de la ayuda del panel solar.

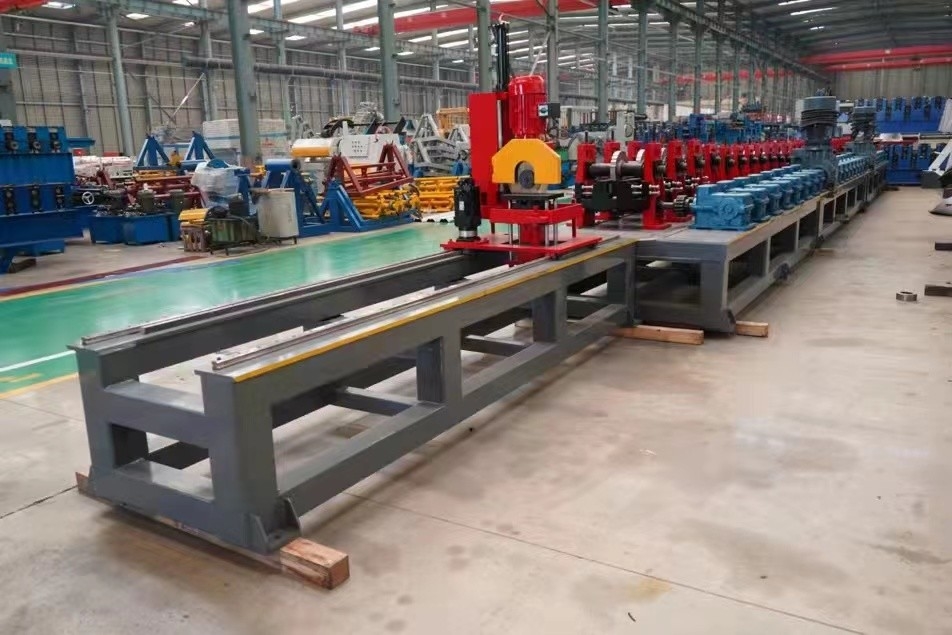

foto 7.Machine
8. FAQ
1. ¿Hace su compañía puede modificó mi perfil para requisitos particulares necesario?
