| Lugar de origen: | CHINA |
| Nombre de la marca: | JCX |
| Certificación: | CE |
| Número de modelo: | 41*41 21*41 |
| Cantidad de orden mínima: | 1 SISTEMA |
|---|---|
| Precio: | according to customer profile drawing, we offer the best price for you |
| Detalles de empaquetado: | Paquete estándar digno del mar: cubierto con la película plástica, fijada en 20/40' envase del gp |
| Tiempo de entrega: | 20-30 días laborables |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 30 sistemas por mes |
| Voltaje eléctrico: | 380V, 50HZ, 3PHASE | ALTA LUZ: | rollo automático que forma la máquina |
|---|---|---|---|
| Nombre: | Rollo solar del canal del puntal que forma la máquina, rollo portátil azul que forma la máquina | perfil: | 41*41 o 21*41 o modificado para requisitos particulares |
| Velocidad de la máquina: | 8-23 metros por minuto | Materia prima:: | Acero o correa negra galvanizado |
| Color de la máquina: | azul o modificado para requisitos particulares | ||
| Resaltar: | Rollo 21*41 que forma la máquina para la estructura solar,Rollo portátil de la estructura solar que forma la máquina,Rollo portátil azul que forma la máquina |
||
1.Description del chaneel de la ayuda del panel solar C ruedan formando la máquina
El canal solar del puntal ha estado utilizando durante muchos años mientras que instala energía solar.
La ventaja más grande del canal solar del puntal es que ayuda en la construcción y conecta fácilmente la longitud juntos y otros artículos, usando diversas sujeciones del puntal.
El canal del puntal puede conseguir articulado fácilmente y rápidamente con las herramientas y el trabajo mínimos. Tan en devoluciones reduce los costes totales del uso. Una instalación del canal del puntal se puede modificar o añadir fácilmente a dondequiera si es necesario.

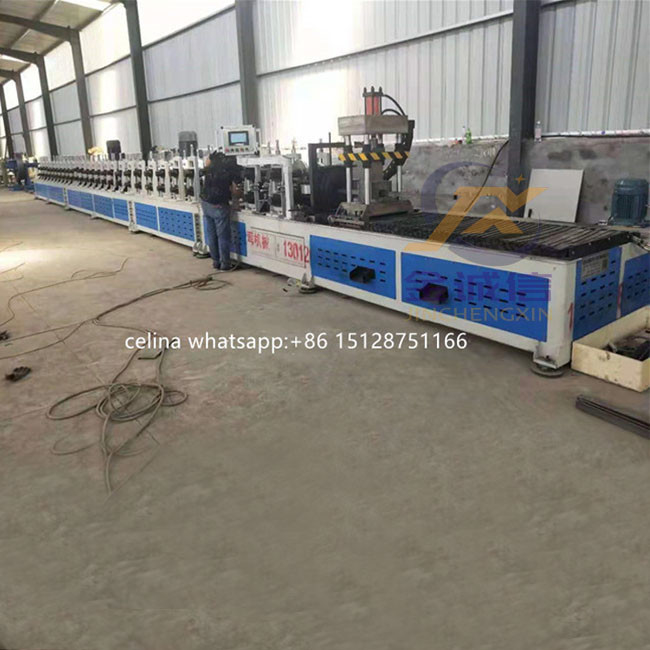

imagen 2.Machine del rollo del canal de la ayuda del panel solar C que forma la máquina
3. flujos de la producción de ayuda del panel solar uni apuntalar el rollo del canal de C que forma la máquina
Desenrollamiento de la hoja---Guía de la entrada--Formación del rollo---Rectificación de la rectitud---Longitud de la medida---Cortar el panel--los paneles al partidario (opción: apilador automático)
4. Detalles técnicos de la ayuda del panel solar uni apuntalar el rollo del canal de C que forma la máquina:
| Artículo no. | Nombre del artículo | Especificación |
| 1 | Anchura del material de alimentación | <1000 mm="" coil="" sheet=""> |
| 2 | Grueso del material de alimentación | hoja máxima de la bobina de 4,0 milímetros |
| 3 | Estación del rodillo | 8-18 estaciones |
| 4 | Diámetro del eje | 55-95 milímetros |
| 5 | Productividad | 8-15 m/min |
| 6 | El material de los rodillos | Llevar el acero |
| 7 | Material del eje | acero 45# |
| 8 | Peso | 9 toneladas |
| 9 | longitud | 8-11 m |
| 10 | Voltaje | 380V 50Hz 3phases |
| 11 | Control | PLC |
| 12 | Decoiler | 8 toneladas |
| 13 | Motor | 22-30 kilovatios |
| 14 | Conducción de manera | Transmisión de cadena |
| 15 | Tamaño de cadena | 1.5-2 pulgadas |
| 16 | Cortar el sistema | Cortador hidráulico |
5. Componentes principales de la ayuda del panel solar uni apuntalar el rollo del canal de C que forma la máquina
| Decoiler | 1 sistema |
| Equipo rector | 1 sistema |
| Rollo que forma la unidad | 1 sistema |
| Unidad del corte del poste | 1 sistema |
| Estación hidráulica | 1 sistema |
| Sistema de control del PLC | 1 sistema |
| Tabla de Reveiving | 1 sistema |
6. Ventajas
- Este tipo de la UE de rollo de acero del indicador ligero que forma la línea de la máquina incluye 3 toneladas de decoiler manual, rollo que forma el sistema del anfitrión, de control del PLC, el sistema hidráulico del corte y la tabla de la salida
- El decoiler manual está libre para cada máquina, puede llevar a cabo 3 toneladas de tiras, y normalmente el espacio entre el decoiler manual y la máquina es 3 metros.
- La tabla de alimentación tiene 1 fila del rodillo para hacer la tira completamente, y el rollo que forma el anfitrión puede producir las quillas ligeras según la petición del cliente.
7. servicio de la Después-venta
Depuración de A. Foreign |
Si usted necesita, arreglaremos a nuestros ingenieros profesionales para ayudarle a instalar y a eliminar errores de las máquinas bien. El comprador debe pagar $100 por día |
| B. período de garantía |
La garantía será mantenimiento, mantiene en el período de garantía de 18 meses a partir de entrega. Debido a la calidad del equipo durante el período de garantía, proporcionaremos las piezas libres de cargas, que está en las condiciones de la operación correcta. (Se excluyen los desastres naturales o los factores que no pueden forzado por el ser humano). |
| C. Training |
Durante la instalación y el ajuste del equipo, nuestros ingenieros proporcionarán el entrenamiento a petición de los personales del comprador de actuar y de mantener el equipo. Incluyendo la construcción de la fundación, trabajos eléctricos, aceite hidráulico, operación segura y artículos no estándar de la seguridad, material de prueba y etc. |
| Servicios de D. Lifetime | Servicios del tiempo de la vida a cada cliente. |
